Y3150E

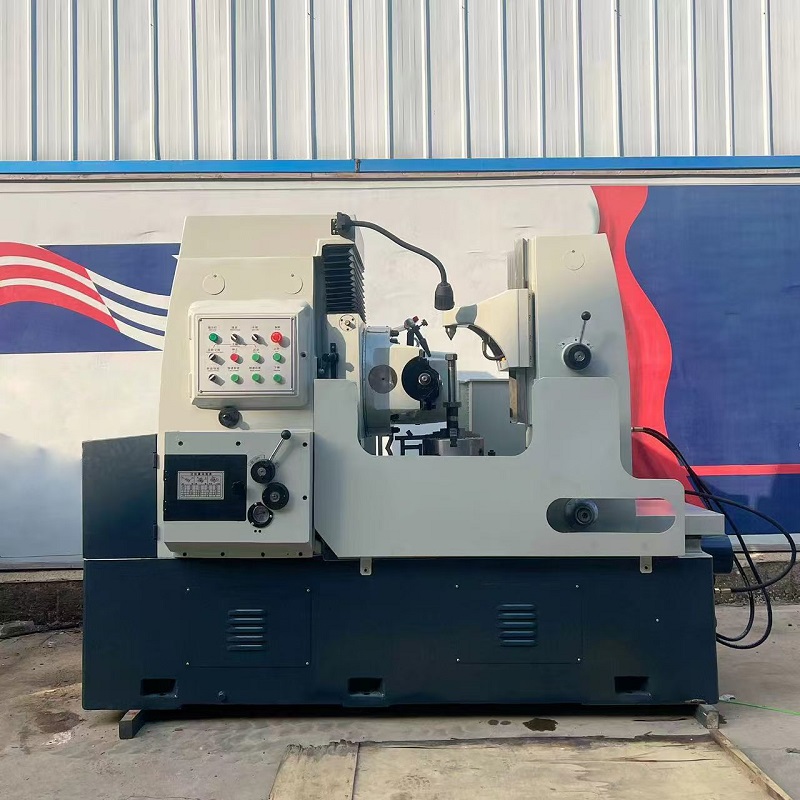

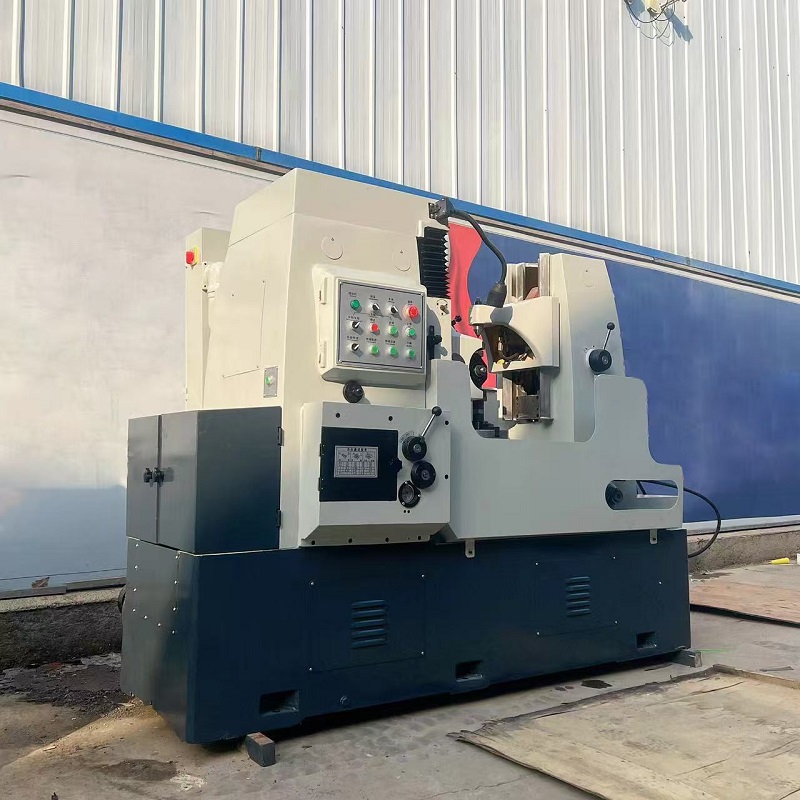

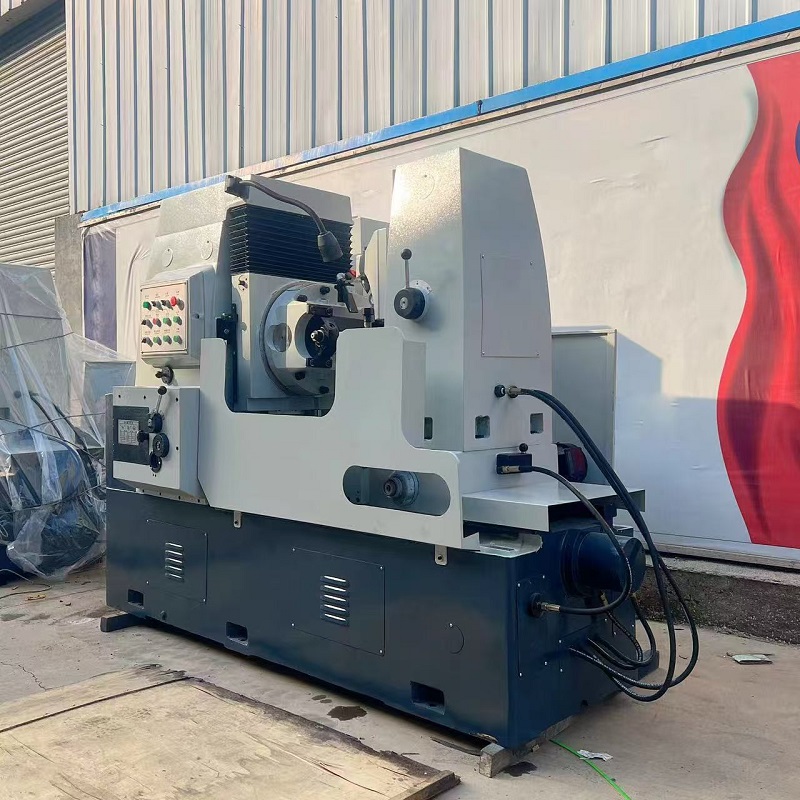

一、機床概要
機床描述機械式經典

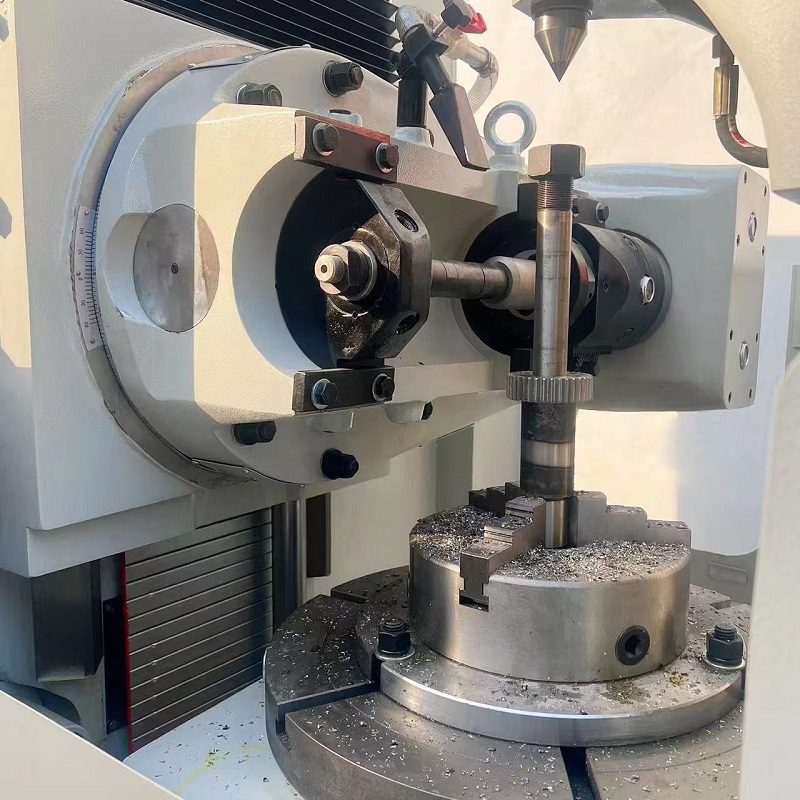

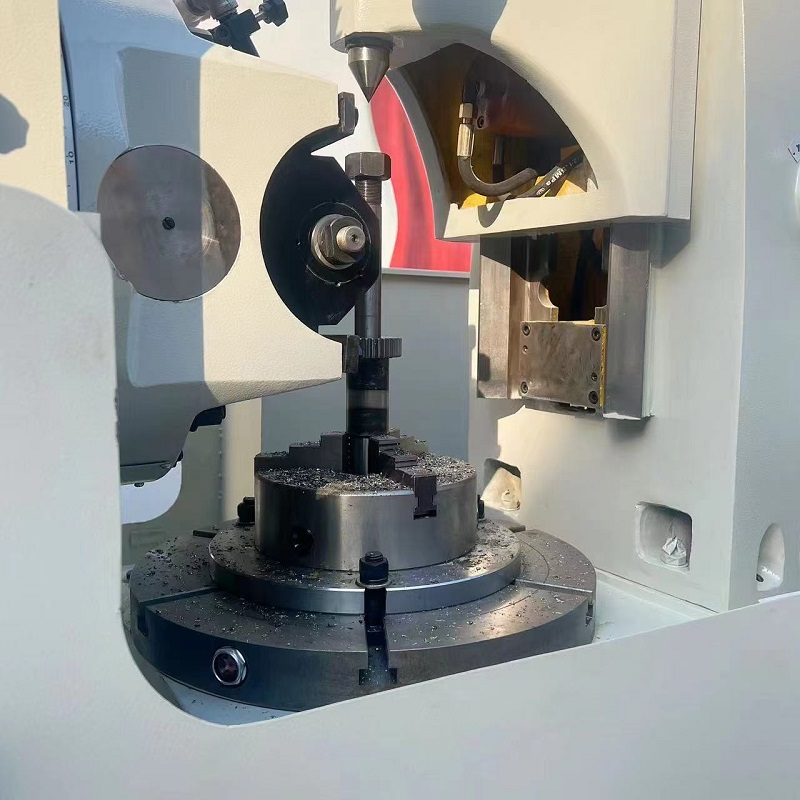

機床主要性能及用途 Y3150E液壓滾齒機，采用齒輪滾刀以展成法滾切圓柱直齒輪、斜齒輪及花鍵等。適于單件、小批或成批生產齒輪加工。主要電氣、液壓元件采用國內知名廠家品牌產品。在床身、立柱等主要關鍵鑄件采用雙層壁，高筋板結構，其結構緊湊，動靜剛度強、精度高。機床采用工作區半密封防護罩，不漏油，消除滾齒時滲、漏油對生產環境的污染，可根據用戶的要求選配部分特殊的功能部件。
機床剛性強，工作精度穩定，操作方便。機床可按順銑或逆銑方式工作。機床帶有自動停機機構、安全裝置和自動潤滑系統。
二、產品技術參數：

規格	參數
最大加工直徑	500mm
最大加工模數	8 mm
最大加工寬度	250mm
工件最小齒數	Z最少齒數/K滾刀頭數=4
刀架最大垂直行程	300mm
刀架最大回轉角度	240°
最大安裝刀具直徑X長度	160X160mm
刀具主軸錐度	莫氏圓錐5號
滾刀心軸直徑	22/27/32,mm
工作臺直徑	520mm
工作臺孔徑	80mm
工件芯軸錐度	莫氏圓錐5號
刀具主軸軸線至工作臺面距離	最大535mm最小235mm
刀具主軸軸線至工作臺回轉軸線距離	最大330mm最小30mm
外支架軸承孔下端至工作臺面距離	最大600mm最小400mm
工作臺液壓快速移動距離	50mm
刀具最大軸向串位距離	55mm（手動）
主軸轉速級數機轉速范圍	9級，40-250r/min
軸向進給量級數及進給量范圍	12級、0.4-4mm/r
刀架滑板快速移動速度	不大于540mm/min
工作臺快速移動速度	不大于500mm/min
工作臺最高轉速	15.6r/min
主電動機功率及同步轉速	4KW 1500r/min
軸向快速電動機功率及同步轉速	1.1KW 1500r/min
液壓泵電動機功率及同步轉速	1.1KW 1000r/min
工作臺快速電機功率及同步轉速	0.55KW 1500r/min
機床凈重	4500Kg
機床外型尺寸	244×137×180cm
