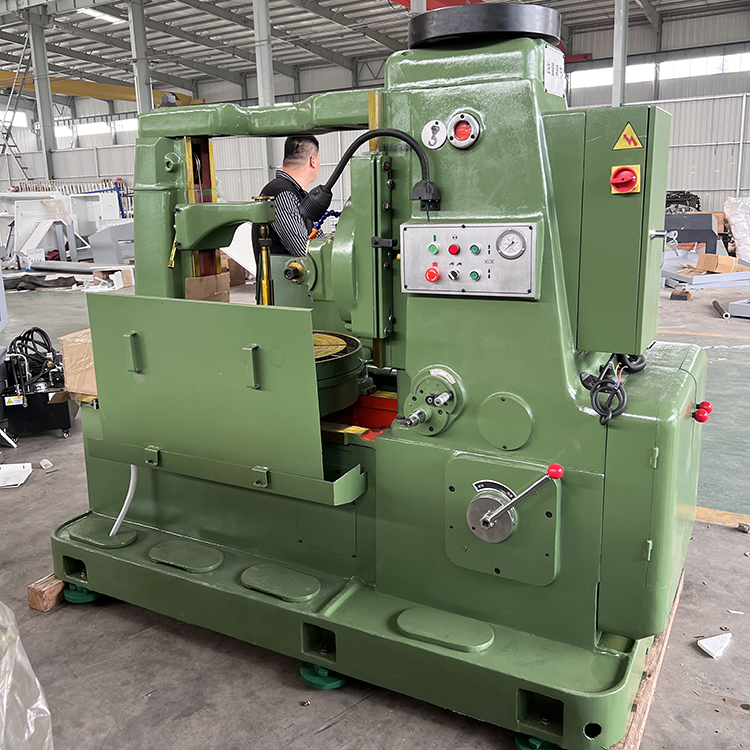

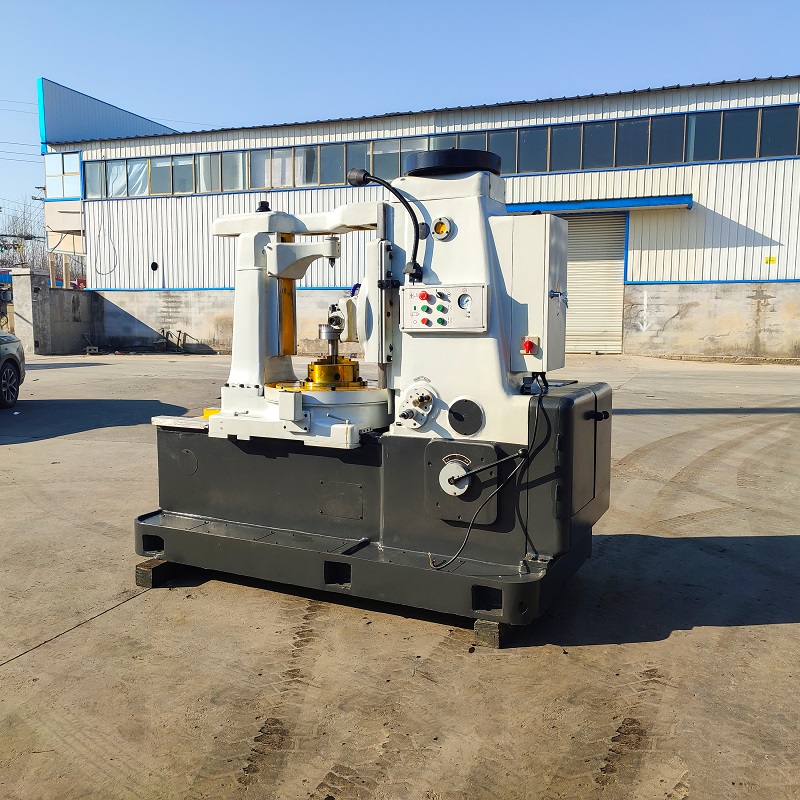

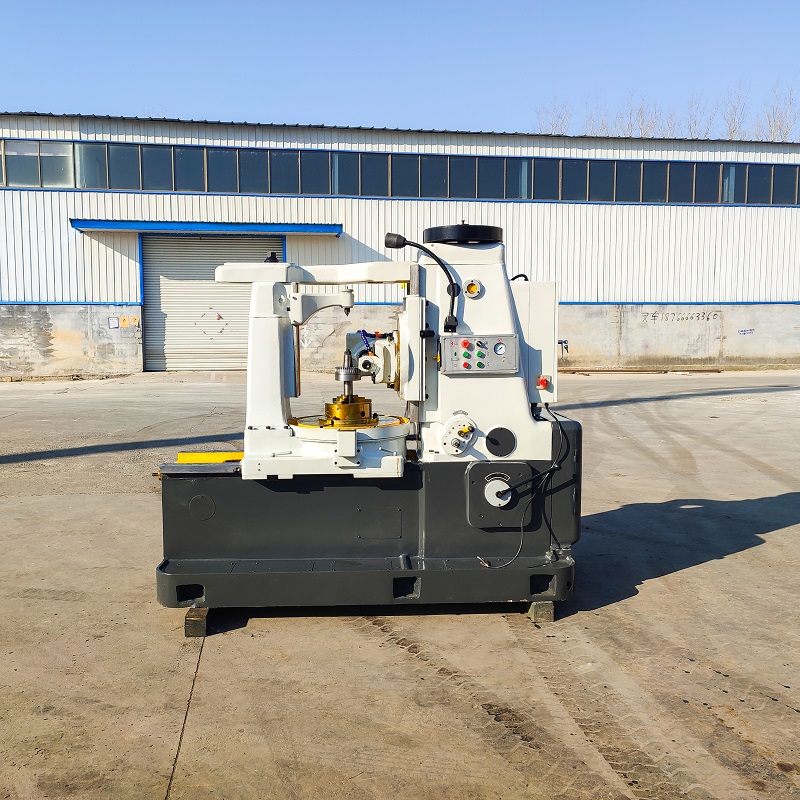

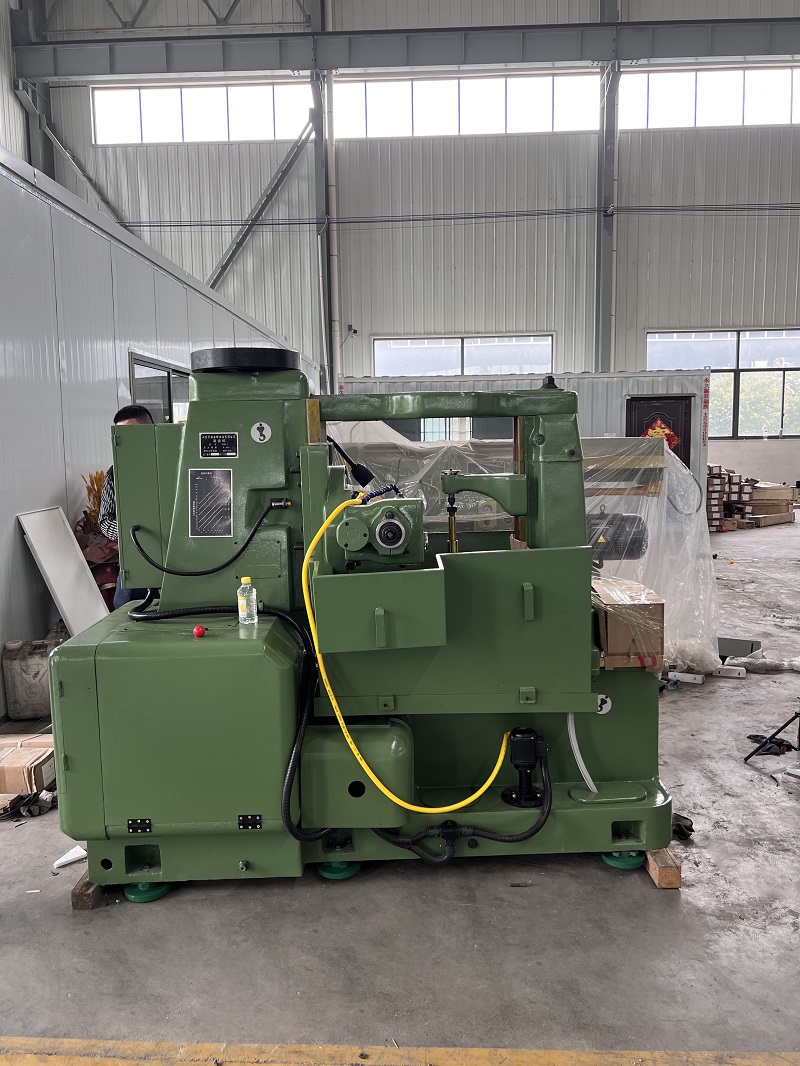

Y38-1

一、產品介紹：
本機床適用于加工各種圓柱形正齒輪、螺旋齒輪和窩輪。
本機床適合于單件生產和成批生產，如備有數個以上同型機床時最合理的使用方法是分出數量機床專為精削之用，以保證機床的加工精良。
本機床具有足夠的剛度，在滾切齒輪時，可以一次加工至所需的齒深，也可分幾次切削（分層切削），在分層切削時必須依照一定的規則變更其每次的切削用量，如選用適當?shù)那邢魉俣取⑦M(jìn)給量及合理的精切深度，并準確地安裝好工件，本機床可切削出七級精度齒輪。
由於本機床上具有液壓平衡裝置來平衡刀架的切削抗力，因此，本機床可作順銑加工，以提高機床生產效率。
在機床上裝有刀架快速移動裝置及在切削終止時自動停止運轉機構，故本機床不僅廣泛適用于齒輪加工，且操作方便，同時渴進行多機床管理。

二、Y38-1滾齒機的性能特點：
1. 銑削圓柱型直齒輪：
2. 斜齒輪：
3. 蝸輪：
4. 鏈輪:
5. 短花鍵軸等。
本機床結構合理、布局緊湊、操作和維修方便。加工時可按工件模數大小和精度高低進行一次或數次走刀；切削終了時，機床能夠自動停車，刀架滑板能快速移動。

三、主要技術參數如下：


主要技術參數			Y38-1
最大模數	鋼材		6
	鑄鐵		8
圓柱滾直齒輪最大外徑	有外支架		450
	無外支架		800
滾圓柱斜齒輪最大外徑	當螺旋角為30°時(mm)		500
	當螺旋角為60°時(mm)		190
滾刀的最大垂直行程長度			275
滾刀最大直徑			120
滾刀心軸至齒輪胚軸間的距離	最大		500
	最小	不卸刀架滑板護罩及銷釘	55
		卸刀架滑板護罩及銷釘	30
由臺面至滾刀心軸軸線的最小距離			195
滾刀可換心軸直徑			22 27 32
滾刀軸向移動行程長度			30
后立柱活動支架行程長度			200
工作臺孔直徑			80
工作臺心軸直徑			35
分度蝸輪節圓直徑			546
分度蝸桿節圓直徑			68
滾刀主軸轉速	級數		47.5
	范圍(轉/分)		192
工件每轉滾刀垂直進給量(毫米/轉)			0.25-3
主電動機功率			3
主電動機轉速(轉/分)			1420
機床重量（帶附件）(kg)			約3500
機床外形尺寸（長×寬×高）(mm)			2290×1100×1910

四：附件展示：

序號	名稱	規格及標記	數量	備注
1	整套掛輪及內花鍵掛輪		1套
2	刀桿及刀桿套	Ф22	1套
3	刀桿及刀桿套	Ф27	1套
4	手壓油壺		1件
5	呆口扳手	17-19	1件
6	內六角扳手		1件
